MEHR ERFAHRENDie Straßenbaugeotechnik in Witten bildet die fundamentale Schnittstelle zwischen dem anstehenden Baugrund und der geplanten Verkehrsinfrastruktur. Sie umfasst sämtliche erdbautechnischen und felsmechanischen Untersuchungen, die notwendig sind, um die langfristige Tragfähigkeit und Gebrauchstauglichkeit von Straßen sicherzustellen. In einer Stadt, die topografisch durch die Ausläufer des Ardeygebirges und die Tallagen der Ruhr geprägt ist, entscheidet die Geotechnik maßgeblich über die Wirtschaftlichkeit und Sicherheit eines Bauvorhabens. Von der Erkundung der Bodenschichten bis zur Festlegung des Oberbaus arbeiten Geotechniker eng mit Straßenplanern zusammen, um Setzungen, Frosthebungen und Materialermüdung zu minimieren. Die Kategorie deckt dabei sowohl den klassischen Erdbau für kommunale Erschließungsstraßen als auch die spezifischen Anforderungen hochbelasteter Bundesstraßen wie der B226 ab.
Die lokale Geologie Wittens stellt Planer vor besondere Herausforderungen. Im Bereich der Ruhrhänge dominieren verwitterte Ton- und Schluffsteine des Oberkarbons, die bei Wasserzutritt zu einer deutlichen Reduzierung ihrer Scherfestigkeit neigen. In den flacheren nördlichen Stadtteilen hingegen finden sich oft mächtige Lösslehmauflagen über einer stark reliefierten Felsoberfläche, was ohne detaillierte Baugrundgutachten zu ungleichmäßigen Setzungen führen kann. Hinzu kommen lokal begrenzte Bergsenkungsgebiete und alte Tagesbrüche, die eine sorgfältige Erkundung des Baugrunds mittels Bohrungen und Drucksondierungen unerlässlich machen. Die Kenntnis dieser Untergrundverhältnisse ist entscheidend, denn sie beeinflusst direkt die Dimensionierung des frostsicheren Oberbaus und die Notwendigkeit von Bodenaustauschmaßnahmen.
Die Planung und Ausführung richtet sich in Deutschland nach einem strengen technischen Regelwerk, das auch für Projekte in Witten bindend ist. Zentral sind hier die ZTV E-StB (Zusätzliche Technische Vertragsbedingungen und Richtlinien für Erdarbeiten im Straßenbau) sowie die RStO (Richtlinien für die Standardisierung des Oberbaus von Verkehrsflächen). Für die Beurteilung der Tragfähigkeit des Untergrunds und die Festlegung der erforderlichen Oberbaudicke ist die Einhaltung der RDO Asphalt bzw. RDO Beton maßgeblich. Ergänzend kommen die DIN 18196 zur Bodenklassifikation und die DIN 18300 für Erdarbeiten zur Anwendung. Diese Normen definieren klare Anforderungen an Verdichtungsgrade, Verformungsmoduln und die Frostsicherheit der eingesetzten Gesteinskörnungen und binden die geotechnische Erkundung direkt in den Entwurfsprozess ein.

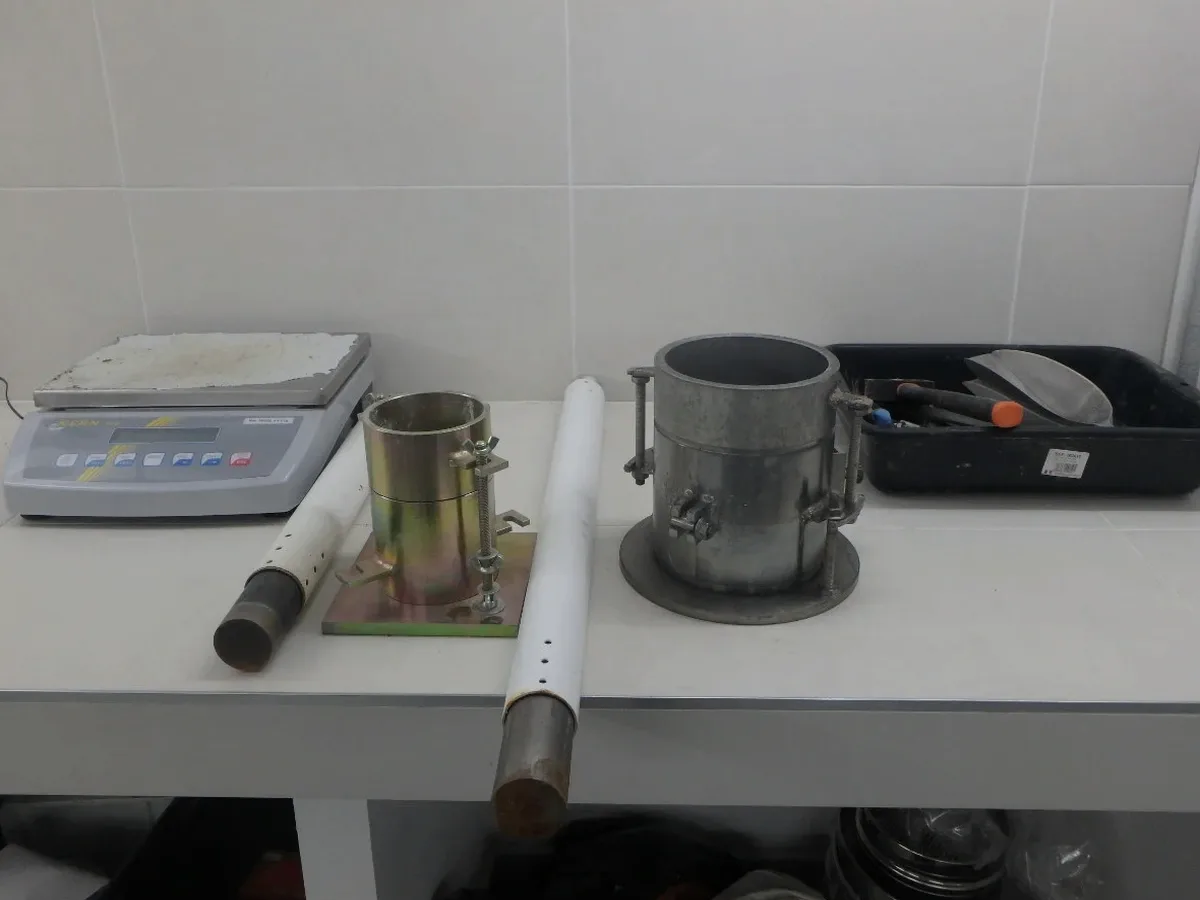

Die Straßenbaugeotechnik kommt in Witten bei einer Vielzahl von Projekten zum Tragen. An erster Stelle stehen klassische Erschließungsmaßnahmen für Neubaugebiete, bei denen die Tragfähigkeit von Verfüllböden zu bewerten ist. Ein spezielleres Feld ist die Bemessung starrer Fahrbahnen, die beispielsweise an stark belasteten Knotenpunkten oder Bushaltestellen mit Betonfahrbahnen zur Anwendung kommt und eine detaillierte Analyse der Platten-Bettungs-Moduli erfordert. Auch bei der Sanierung von Bestandsstraßen, die durch jahrzehntelange Verkehrsbelastung und eindringendes Oberflächenwasser strukturelle Schäden aufweisen, sind geotechnische Untersuchungen zur Schadensursache unverzichtbar. Eine zentrale Rolle spielt dabei die CBR-Studie für Straßenentwurf, die den California Bearing Ratio-Wert des anstehenden Bodens im Labor ermittelt und so eine wirtschaftliche Dimensionierung des Oberbaus nach den RStO-Tafeln ermöglicht. Weitere Anwendungen finden sich im Radwegebau entlang der Ruhr sowie bei der Herstellung von Lärmschutzwällen, deren Standsicherheit nach DIN 4084 nachzuweisen ist.
Die Straßenbaugeotechnik untersucht die Wechselwirkung zwischen dem anstehenden Baugrund und dem Straßenkörper. In Witten ist sie aufgrund der geologischen Vielfalt mit Fels, Lockergestein und Bergsenkungszonen essenziell, um Setzungen und Frostschäden zu vermeiden. Sie liefert die Kennwerte für die Dimensionierung des Oberbaus nach RStO und definiert notwendige Bodenaustausch- oder Stabilisierungsmaßnahmen, um die Tragfähigkeit langfristig zu gewährleisten.
Zentral sind die ZTV E-StB für Erdarbeiten, die RStO für den standardisierten Oberbau sowie die RDO Asphalt und RDO Beton. Ergänzend gelten die bodenmechanischen Normen der DIN 18196 zur Bodenklassifikation und die DIN EN 1997 (Eurocode 7) für geotechnische Berechnungen. Für die Verdichtung und Prüfung sind die TP BF-StB maßgeblich, die genaue Vorgaben zu Verformungsmoduln und Verdichtungsgraden machen.
In Witten treten häufig ungleichmäßige Setzungen durch Wechsellagerungen von verwittertem Karbongestein und Lösslehm auf. Zudem führen Hangwasserzutritte an den Ruhrtalhängen zur Aufweichung bindiger Böden. Ein besonderes Risiko stellen die Altbergbaugebiete dar, wo Tagesbrüche und Hohlräume die Standsicherheit gefährden können. Ohne vorherige Erkundung drohen hier Fahrbahneinbrüche und kostspielige Nachtragsangebote während der Bauausführung.
Die Untersuchung beginnt mit einer Erkundung des Untergrunds durch Kleinbohrungen und schwere Rammsondierungen entlang der Trasse. Im Labor werden dann Bodenproben klassifiziert und die Tragfähigkeit, etwa durch einen CBR-Versuch, ermittelt. Auf Basis dieser Daten erfolgt die Einteilung in Frostempfindlichkeitsklassen und die Festlegung der Oberbaudicke nach den RStO-Tafeln, ergänzt um einen standsicheren Böschungsnachweis bei Dammlagen.
